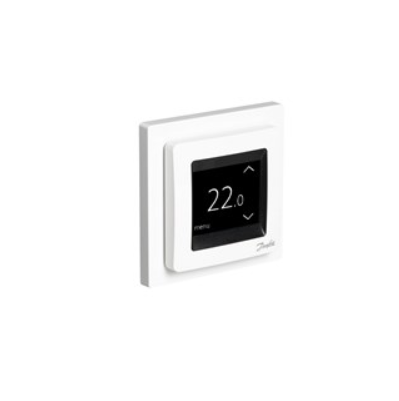

Danfoss ECtemp Touch3Vodič za instalaciju
• Čarobnjak za instalaciju sa specifičnim postavkama za
vrstu prostorije/poda.
• Podršku za višeokvirne sustave.
• Kompatibilnost s nekoliko NTC osjetnika trećih strana.
• Mogućnost određivanja postavki termostata prije
instalacije i učitavanje postavki u termostat pomoću
šifre stvorene na internetu ili kopiranje postavki s
termostata iz slične instalacije.
• Pametan pristup postavkama termostata nakon instala-
cije pomoću internetskog sučelja za stvaranje šifre za jed-
nostavno postavljanje ili daljinsko uklanjanje poteškoća.
1�1 Tehničke karakteristike
Radni napon 220 – 240 V~, 50/60 Hz
Potrošnja energije u načinu
pripravnosti
Maks. 0,40 W
Relej:
Otporno opterećenje
Induktivno opterećenje
Maks. 16 A / 3680 W pri 230 V
cos φ = 0,3 Maks. 1 A
Osjetne jedinice NTC 6,8 kOhma pri 25 °C
NTC 10 kOhma pri 25 °C
NTC 12 kOhma pri 25 °C
NTC 15 kOhma pri 25 °C (zadano)
NTC 33 kOhma pri 25 °C
NTC 47 kOhma pri 25 °C
Danfoss ECtemp Touch
Vodič za instalaciju4
Osjetne vrijednosti:
(zadani NTC 15 K)
0 °C
20 °C
50 °C
42 kOhma
18 kOhma
6 kOhma
Regulacija PWM (modulacija pulsne širine)
Temperatura okoline 0 °C do +30 °C
Temperatura za zaštitu od
smrzavanja
5 °C do +9 °C (zadano 5 °C)
Raspon temperature Temperatura prostorije: 5 - 35 °C.
Temperatura poda: 5 – 45 °C.
Maks. temperatura poda:
20 °C – 35 °C (ako je zaštitni
pečat slomljen, do 45 °C). Min.
temperatura poda: 10 – 35 °C,
samo u kombinaciji s osjetnikom
prostorije i podnim osjetnikom.
Nadzor kvara osjetnika Termostat ima ugrađen nadzorni
sklop koji isključuje grijanje u
slučaju iskapčanja ili kratkog
spoja osjetnika.
Maks. specifikacija kabela 1x4 mm² ili 2x2,5 mm²
Ispitna temperatura kuglice
za regulaciju tlaka
75°C
Stupanj onečišćenja 2 (upotreba u domaćinstvu)
Vrsta upravljača 1C
Klasa softvera A
Temperatura skladištenja -20 °C do +65 °C
IP klasa 21
Klasa zaštite Klasa II –
Dimenzije 85 x 85 x 20 – 24 mm
(dubina u zidu: 22 mm)
Težina 103 g
Upute za upotrebu:
